Cisco: Konfigurasi 4 Router


Pada kesempatan kali ini saya akan memposting materi baru yaitu  Cisco Paket Tracer atau yang biasa disebut CPT, yupz software ini digunakan untuk mendesain Jaringan karna Postingannya cukup banyak langsung aja ya liat tutorialnya dibawah check it out.



1.     Buka Program CPT pada PC /Laptop Anda
2.     Setelah masuk pada Aplikasi tersebut langsung saja pilih ke bawah pada menu Routers dan pilih Router –PT

3.     Setelah 4 Router dan Switch telah tersedia, pilih Router1 untuk mulai setting IP, FastEthernt 0/0 yang digunakan untuk menghubungkan dengan Client,



4.     Sedangkan FastEthernet 1/0 yang akan digunakan untuk mehubungkan antar Router dengan Router



5.     Oke kita langsung lanjut ke Router4 karna Router2 dan Router3 mengalami sedikit penambahan Settingan, pada Router4 ini setingan sama seperti Router1 hanya yang berbeda IP nya saja perhatikan gambar-gambar dibawah berikut



6.     Next Step, kita berpindah ke Router2 setingan kali ini sedikit penambahan karna kita akan menambahkan 1 buah LAN Card lagi yang nantinya digunakan untuk mehubungkan Client, karna FastEthernet 0/0 dan Fast Ethernet 1/0  akan digunakan untuk menghubungkan Router dengan Router jadi nanti akan muncul FastEthernet 6/0 yang digunakan untuk menhubungkan Client

Perhatikan langkah dibawah berikut untuk menambahkan LAN Card, pertama matikan terlebih dahulu Power Router lalu pilih Modules CFE


7.     Pilih Modules CFE dengan melakukan drag pada kolom hitam yang tersedia di Router, setelah melakukan penambahan  Modules jangan lupa untuk menyalakan kembali Power Router tersebut


8.     Setting Router 2 FastEthernet 0/0 yang nantinya akan terhubung dengan Router1 FastEthernet 1/0

9.     Setting Router2 FastEthernet 1/0 yang nantinya akan terhubung dengan Router3 FastEthenet 0/0




10.                        Untuk memberikan IP pada Client, lakukan pada FastEthenet 6/0

11.                        Router2 telah selesai disetting,, kita berpindah pada Router3 sama hal nya seperti Router2 yaitu mematikan Power Router untuk menambakan LAN Card,  dengan Modules CFE perhatikan step ke 6 sampai 7



12.                        Setelah LAN Card bertambah, setting Router3 FastEthernet 0/0 yang nantinya akan terhubung dengan Router2 FastEthernet 1/0

13.                        Setting Router3 FastEthernet 1/0 yang nantinya akan terhubung dengan Router4 FastEthernet 1/0

14.                        Setting Router3 FastEthernet 6/0 yang akan digunakan untuk memberikan IP pada Client



15.                        Semua Router telah terpasang dan telah disetting Sesuai dengan ketentuan yang telah saya berikan, Next Step kita hubungkan semua Router tersebut dengan Switch pastikan hubungkan antar Router dengan Router menggunakan kabel Cross dan Router dengan Switch menggunakan kabel Straight
Setelah semua kabel terpasang terlihat seperti gambar dibawah berikut

NB : Router1 FastEthernet 1/0 terhubung dengan Router2 FastEthernet 0/0
          Routet1 FastEthernet 0/0 terhubung dengan Client/PC
          Router2 FastEthernet 0/0 terhubung dengan Router1 FastEthernet 1/0
          Router2 FastEthernet 1/0 terhubung dengan Router3 FastEthernet 0/0
          Router2 FastEthernet 6/0 terhubung dengan Clienet/PC
          Router3 Fast Ethernet 0/0 terhubung dengan Router2 FastEthernet 1/0
          Router3 Fast Etherner 1/0 terhubung dengan Router4 FastEthernet 1/0


16.                        Setelah semua kabel terhubung antar Router dengan Switch, Router dengan Router dan Switch dengan Client, tahap selanjutnya adalah memberikan IP pada Client/PC


17.                        Untuk memberikan IP pada Client/PC default saja sesuai dengan tutorial saya yaitu menggunakan akhiran/Host 2, terlihat seperti gambar dibawah berikut



18.                        Setelah semua Client/PC telah diberikan IP maka tahap selanjutnya menghubungkan Network Router 1, 2, 3, dan 4 sehingga semua dapat terhubung


19.                        Untuk semua Router Harap diperhatikan, settingan pada Routing -> Static
Pada Router1 untuk Network yaitu IP dari Router untuk mask semua Router default kan saja 255.255.255.0  dan Next Hop itu IP yang digunakan untuk menguhubungkan antar Router yang satu dengan Router lainnya

20.                        Pada Router2 perhatikan gambar dibawah berikut, sama seperti settingan Router1 namun kali ini lebih sedikit


21.                        Pada Router3 perhatikan gambar dibawah berikut, sama seperti settingan Router2

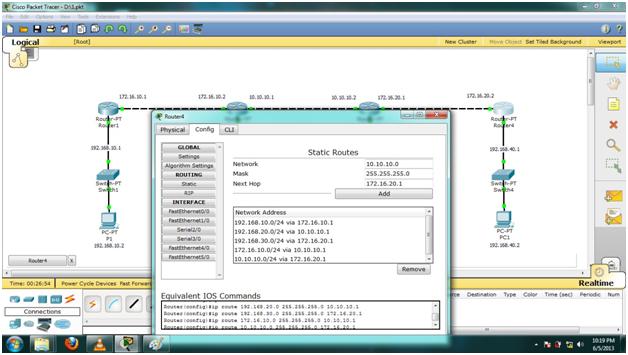

22.                        Pada Router4 perhatikan gambar dibawah berikut, settingan Router4 sama seperti Router1



23.                        Setelah melakukan Routing pada semua Router tahap terakhir yaitu melakukan Ping dari PC 1 ke PC 2, 3 dan 4 hingga tereply dengan baik, begitupun dengan Routernya

Reply dari Router4 : 192.168.40.1 Client : 192.168.40.2



Reply dari Router2 : 192.168.20.1 Client : 192.168.20.2



Reply dari Router3 : 192.168.30.1 Client : 192.168.30.2


24.                        Selamat jika anda telah mendapat reply dari masing-masing Network yang berbeda Setting Router anda berhasil sama ucapkan selamat heheh J namun jika masih gagal perhatikan pada setting Static nya apakah sudah betul atau belum, pastikan semua kabel terhubung dengan benar dengan menunjukan warna hijau bukan dengan warna merah

NB : Terkadang pada saat pertama kali melakukan ping akan RTO tapi itu hanya beberapa saat saja dikarenakan perbedaan Network


Semoga pembelajaran ini bermanfaat ya, kalau postingan diatas masih kurang paham silahkan di comment saja dibawah oke terima kasih
